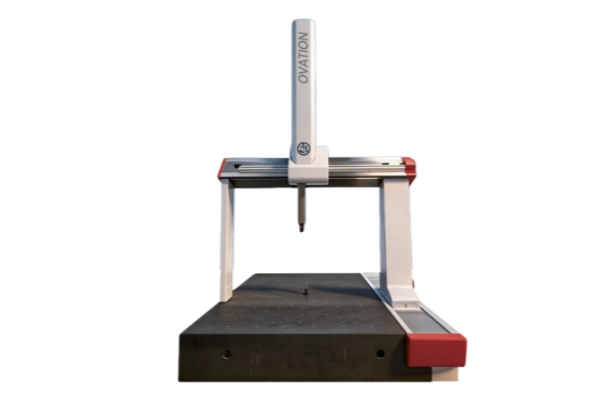

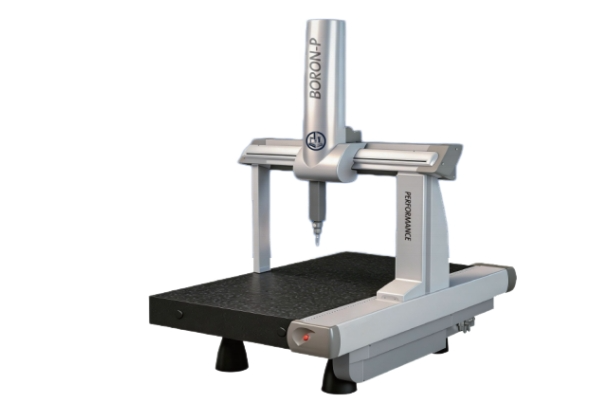

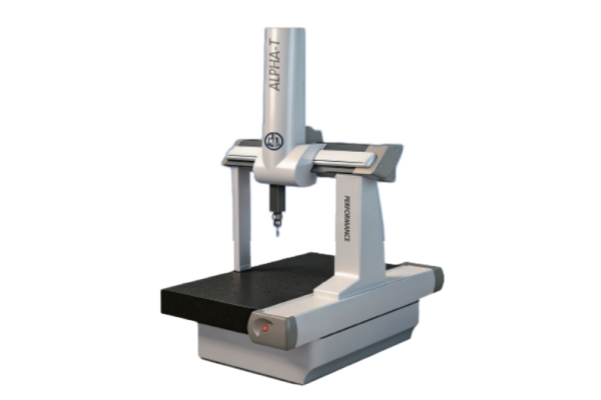

三坐标测量机 (CMM) 使用注意事项分为：环境要求、开机前、开机初始化、装夹工件、测头系统、测量操作、关机、日常维护、安全禁忌、计量校验。适用于桥式手动 / 自动三坐标。一、环境条件（决定测量稳定性，非常关键）温度：标准 20℃；常规车间型 20±2℃，高精度机型 20±1℃；温度变化速率 ≤1℃/h。禁止阳光直射、空调风口直吹设备；远离焊机、烘箱、机床等热源。工件、夹具必须在测量室恒温充分热平衡，工件刚从机床拿过来不能立刻测，温差会带来很大误差。振动 必须安装减震基座；远离冲床、空压机、行车、破碎机；振动超标会造成测头抖动、重复性差。气源（气浮轴承机型）压缩空气：压力 0.5‑0.7MPa；必须干燥、除油、除尘；配置冷干机、三级过滤。严禁有水、油进入气浮导轨；有水会腐蚀导轨，油会吸附粉尘造成导轨划伤。供气压力不足会导致气浮浮起不够，直接刮伤花岗岩导轨，属于重大设备损伤。湿度、粉尘 湿度 40%‑65%；避免切削液、水雾、大量粉尘进入测量机区域；不要把未清理铁屑的工件直接搬上三坐标。二、开机前检查气源：确认气压在规定范围，排水过滤器放水。检查导轨工作面：花岗岩 X/Y/Z 导轨无铁屑、切屑、磕碰、油污。禁止用手触摸花岗岩导轨面，手上汗液会腐蚀石材。检查电缆、测头线缆无拉扯挤压；防撞块无移位。确认机房空调已经提前开启，设备充分恒温。开机顺序：先开气源 → 气压达标后，再开控制柜电源 → 启动测量软件。 ❗严禁先上电再通气，容易刮伤气浮导轨。三、回零 / 初始化开机必须执行机器回零；回零路径上不能有工件、夹具阻挡。如果发生碰撞急停，排除障碍后，必须重新回零，不可直接继续测量。机器各轴不要长时间停留在极限硬防撞位置。四、测头系统（高频故障点）测头校验（标定）更换测针、加长杆、测座角度、发生碰撞后，必须重新校验测头，不能沿用旧校验数据。校验球清洁，不能有灰尘油污；校验球底座不能松动。校验完成看校验误差，超差要排查：测针松动、测针弯曲、校验球脏、测座损坏。测针使用红宝石测针严禁磕碰；长加长杆会降低刚性，精度下降，能短尽量不用长杆。螺纹拧紧力度适中，不要蛮力拧。测座旋转时，确认旋转范围内无工件夹具干涉。触发测头：注意测力参数，不要设置过大触发力。五、工件装夹工件要清理干净：去除铁屑、毛刺、切削液；毛刺会直接造成测点错误。装夹牢固，不能变形；薄壁件、软件夹紧力不能过大，防止工件受压形变。工件、夹具不能超出机器行程，运动范围内预留安全间隙；避免测头、主轴撞夹具。大件不能压在三坐标工作台边缘，防止工作台受力变形；重物尽量靠近工作台支撑筋位置。不要直接在三坐标工作台上敲击、校正工件，敲击冲击力会损伤设备。建立零件坐标系：基准要素清洁；基准测点分布要合理，避免局部测点。六、测量操作（自动机 + 手动）自动模式运行程序前，先做空运行（Dry run），确认运动路径无干涉，再执行实际测量。安全平面设置合理，移动高度避开夹具、工件凸起。运行中人员身体、手严禁伸入机器运动行程内部。出现异常立刻按急停。不要随意修改程序里的速度、加速度，速度过高会降低精度，增大碰撞风险。手动操纵盒（摇杆）手动移动倍率优先用低速；靠近工件降低倍率。接近工件时慢移动，防止撞测头、撞主轴。不要用力拍打操纵盒；摇杆不要长时间偏置卡在一个方向。碰撞后果：测针折断、测座损坏、光栅零点偏移、导轨冲击，外表看不出但精度永久受损，碰撞后必须重新校验测头，必要整机计量。七、安全禁忌❌ 禁止在三坐标工作台敲击、打磨、校正工件； ❌ 禁止工件带大量切削液、铁屑直接上机； ❌ 禁止人员坐到三坐标工作台上面； ❌ 不要用压缩空气直接吹花岗岩导轨表面，气流会把灰尘压进气浮间隙； ❌ 机器运行时，禁止打开控制柜柜门； ❌ 不要随意修改系统补偿参数、光栅参数。八、关机流程将三轴移动到中间安全位置，测头避开工作台。退出测量软件，关闭控制柜电源。最后关闭压缩空气气源（不要先关气再断电，轴容易下坠磕碰）。盖上机器防尘罩；清洁工作台，清理夹具工件。长期停机，保持空调运行，防潮。九、日常维护保养花岗岩导轨：只能使用厂家指定无尘布 + 专用清洁剂轻擦，禁止酒精大量泼洒、禁止机油润滑，气浮导轨不能上油。定期给过滤器排水；检查气压；定期清洁校验球；导轨表面发现细小铁屑，用专用无尘布轻轻拂去。十、计量校验每年外校整机（CNAS 计量）；发生碰撞、搬迁之后，必须做精度校验，不可直接生产使用；日常点检：用标准球、量块、步距规做日常精度核查。十一、误差主要来源快速总结环境温变＞测头未重新标定＞工件未热平衡＞碰撞损伤＞工件装夹变形＞夹具干涉＞导轨污染。

手动一维测高仪精度影响因素手动一维测高仪（光栅 / 机械刻度手摇测高仪）最终测量误差，是仪器自身误差 + 大理石基准平台误差 + 环境误差 + 人为操作误差 + 工件因素叠加总和。一、基准平台因素（非常关键，最容易被忽略）花岗石平台平面度误差 平台本身平面度超差，会直接叠加到测量结果。一维测高优先 0 级平台；平台磕碰凹坑、划痕、局部磨损，哪怕证书合格，局部区域也会超差。平台支撑变形 支撑点受力不均、平台悬空、边缘放置重物，平台发生弯曲变形，产生几微米～十几微米误差。平台表面污染 铁屑、毛刺、灰尘、油污夹在底座与平台之间，底座没有完全贴合基准面，读数重复性直接崩坏。平台水平状态 平台严重倾斜，滑架立柱相对基准不垂直，带来示值误差。二、仪器本体自身因素光栅 / 刻度尺本体精度 光栅尺本身的示值误差，属于仪器出厂固有精度；受到摔撞、冲击后光栅位移会永久偏移。立柱与滑架导向副导轨磨损、间隙过大、有污物，滑架升降晃动、倾斜；立柱受撞击轻微弯曲，滑架运动轨迹不垂直于平台，产生角度误差；锁紧机构松动，锁紧之后滑架发生微小窜动。测头系统 1）测头磨损、崩损、球头变形； 2）测头螺纹未拧紧，存在间隙； 3）更换测头后没有输入测头补偿常数，直接带来固定系统偏差； 4）测杆弯曲、变形（快速撞工件最常见）。归零误差 每次测量前没有在平台上正确置零；碰撞、断电后未重新归零。运输锁紧螺钉未完全释放，滑架运动憋劲，读数不稳。三、环境条件因素温度与温差（微米级主要来源） 标准检定温度 20℃仪器、平台、工件三者温度不一致，热胀冷缩带来误差；阳光直晒、风机直吹、靠近焊机、机床热源，形成温度梯度，立柱、平台局部变形；环境温度变化速率太快，仪器来不及热平衡。高精度测量：温度 20±5℃，温度变化≤1℃/h。振动 周边冲床、空压机、行车振动，滑架、测头微抖动，读数跳变，重复性变差。尽量远离振动源。湿度、粉尘切削液 粉尘进入导轨，造成卡顿间隙变大；切削液腐蚀光栅、导轨，加速磨损。四、人为操作误差（手动测高仪误差占比很高）测力过大或过小 手动微调手轮压力太大：底座会轻微翘离平台，测杆受压变形，数值偏大；测力太小测头未可靠接触，读数漂移。侧向受力（大忌） 测头斜着蹭工件、横向推工件，滑架受侧向力，立柱微小倾斜，重复测量数值离散。必须垂直工件表面接触。操作方式错误 粗调直接快速手摇撞工件；没有用微调手轮接近被测面； 单向测量模式下，来回往复反向触碰工件，产生回程间隙误差。读数时机不对 刚接触立刻读数，等待数值稳定后再记录；目视读数避免视差。工件手持测量 手拿工件，受力、体温传导都会引入误差，细小零件必须夹具固定。五、被测工件带来的影响工件表面质量 表面粗糙、毛刺、倒角、磕碰点，测头落在毛刺上，测量结果失真；测量前清理工件毛刺飞边。工件刚度不足 薄壁件、软材质工件，测头接触压力造成工件本身受压变形。工件放置 工件底面有毛刺铁屑，工件倾斜、垫起，没有完全贴合大理石平台。六、维护与计量周期导轨长期缺油锈蚀，或者油过多粘满灰尘，导向精度下降；受到撞击摔落，外表看不出损伤，但光栅、立柱、测杆已经发生形变；超期未计量，示值漂移不知道。简单梳理：提升手动一维测高仪实际精度要点保证大理石平台合格，清理干净，支撑调平；仪器热平衡，远离热源振动；每次测量前平台置零；换测头必须补偿；粗调接近后只用微调手轮，垂直接触，控制合适测力，禁止侧向力；工件清理毛刺，必要夹具固定；定期计量；撞机后禁止直接使用，需要校验。

大理石（花岗石）平台 00 级 / 0 级如何判定制造标准：GB/T 20428‑2006《岩石平板》；计量检定：JJG 117‑2013《平板》。 说明：国标正式等级是 0、1、2、3 级；00 级、000 级属于行业俗称（旧标准 / 厂家分级），计量院出具证书只写 0/1/2/3 级；一维手动测高仪优先用0 级平台，更高要求选行业俗称 00 级。公式（d = 对角线 mm，20℃标准温度）行业俗称00 级：平面度允差 \(2\times(1+d/1000)\ \mathrm{\mu m}\)国标0 级：平面度允差 \(4\times(1+d/1000)\ \mathrm{\mu m}\)举例：400×400 平台，对角线 566mm00 级：≈3.1 μm0 级：≈6.2 μm一、最可靠判定方式（必须，用于测高仪计量基准）1、看计量检定证书（唯一采信依据）要有CMA/CNAS 计量机构出具的 JJG117 检定证书，不能只看厂家出厂合格证。证书重点看：工作面总平面度误差；250×250mm 局部平面度（局部精度，测高仪经常只用一小块区域，这个指标很关键）；检定温度；有效期（一般 1 年）。✅ 证书总平面度 ≤ 计算的 0 级公差 → 达到国标 0 级； ✅ 总平面度 ≤ 计算的 00 级公差 → 达到行业俗称 00 级。❗只看平台上刻字 “00 级”“0 级” 不作数，铭牌可以随便刻，必须看计量数据。二、外观与材质初筛（只能排除坏平台，不能确认精度）工作面禁止存在裂纹、深划痕、磕碰凹坑、掉角、明显修补痕迹；砂眼孔洞不能集中在测量区域。表面光泽均匀，无腐蚀、水斑；手感细腻，没有粗颗粒凸起。厚度不能太薄：小平台≥70mm，800×600 以上建议≥100‑130mm；太薄容易受支撑变形，再高研磨精度也没用。支撑点：高精度平台必须三点 / 多点可调支撑，不能直接垫死在地面，支撑不合理，合格平台也会测出来平面度超差。三、车间现场简易筛查（仅定性，不能作为合格判定）现场没有电子水平仪桥板法，只能做粗排查，不能代替计量检定。方法 A：量块 + 百分表 / 千分表（看局部重复性）平台调水平，把平台清理干净。将等高量块放在平台几个不同位置，表架放平台，测量块高度读数。同一量块在工作面不同位置读数差如果明显＞3‑5μm，说明局部平面差，不适合一维测高仪。此方法只能发现大问题，微小平面度看不出来。方法 B：电子水平仪 + 桥板（车间简易检测）环境尽量恒温，避开风机、阳光直晒。桥板沿对角线、网格逐段采集倾角，软件计算平面度误差。这是计量检定的现场方法，但仪器本身需要先校准，普通车间很难做到严格合格评定。❌ 不能用钢平尺 + 塞尺判定 0/00 级，钢平尺精度远达不到微米级，只能筛 1 级以下粗平台。四、很多人踩坑的关键点（针对一维手动测高仪）精度合格≠用起来就准：支撑变形是最大杀手 哪怕证书是 0 级，如果支撑点不对、平台悬空、局部受压，工作面会扭曲变形，测高仪测量直接引入十几微米误差。使用要求：平台调平，所有支撑点均匀受力，平台中部不能悬空，不要在平台边缘重载压工件。温度影响巨大 0 级 / 00 级平台检定是 20℃；车间温差大，平台本身温度梯度会产生变形。测高仪测量：环境 20±5℃，每小时温度变化≤1℃，避免阳光、设备热源直吹直晒。使用磨损后精度会下降 平台长期使用，局部被铁屑磨出凹痕、磕碰，即使原来 0 级，实际精度降级，必须每年送计量复检。五、选型建议（手动一维测高仪）常规车间使用：选国标 0 级花岗石平台，每年按 JJG117 检定；实验室高精度测量：选行业俗称 00 级，同时必须拿到计量证书确认平面度；不建议用 1 级平台配一维手动测高仪，基准误差直接叠加到测量结果。快速小结判断 00/0 级平台： 1）看 CMA 计量证书的总平面度、局部 250×250 平面度，按对角线公式核对； 2）外观无磕碰裂纹，厚度足够，可调支撑正确； 3）现场简易手段只能排除明显损坏，不能确认合格； 4）每年复检，支撑与温度会改变实际使用精度。

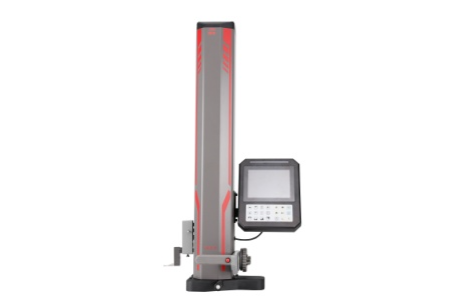

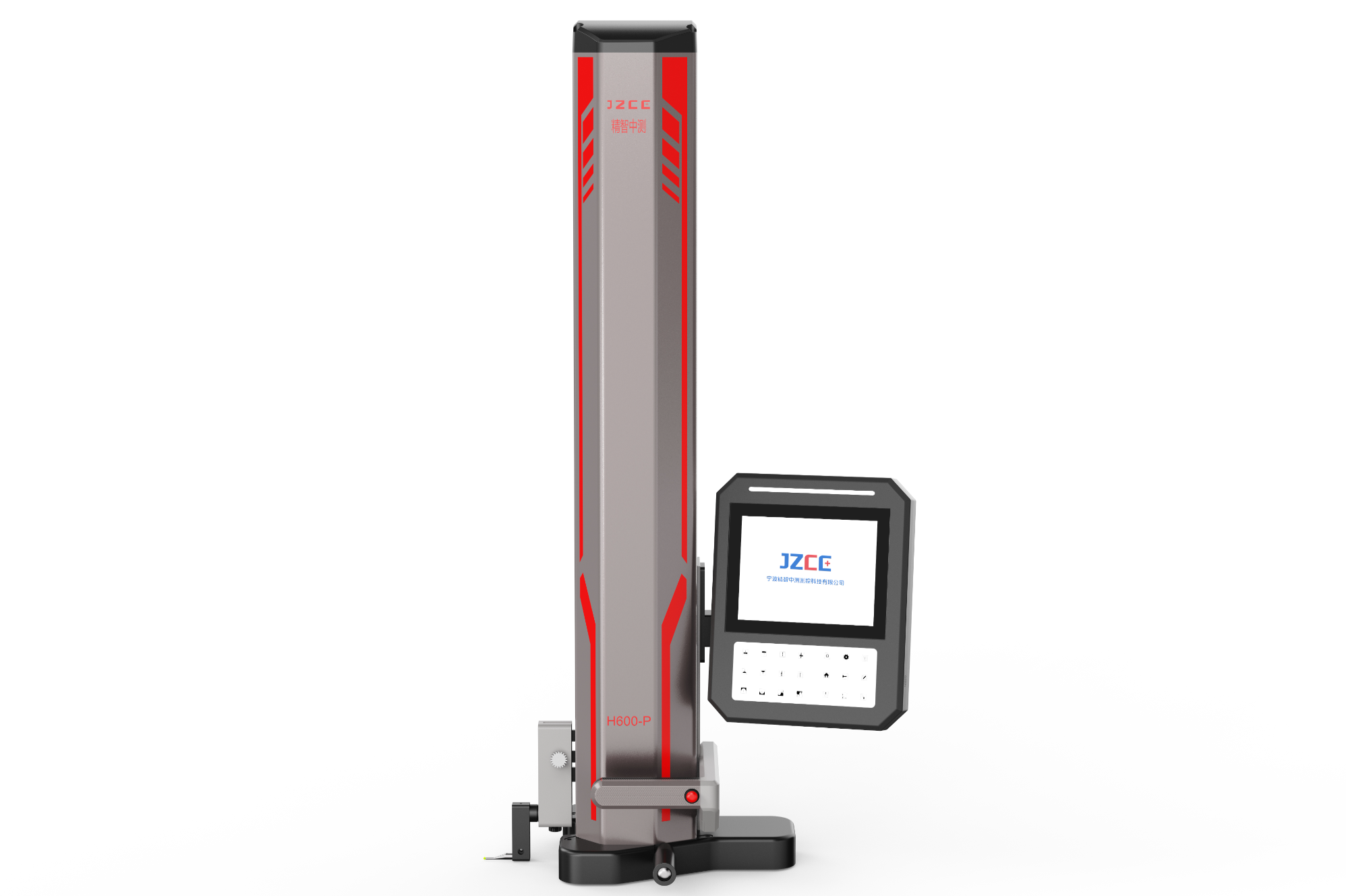

手动一维测高仪（手动高度规 / 一维测高计）使用注意事项适用于手动手摇 / 微调一维测高仪，依靠大理石平台做基准，测量高度、台阶、深度、高差。一、使用前准备环境条件尽量 20℃左右，远离阳光直晒、热源、风机直吹；工件与仪器温差大时，恒温放置 30min 再测，热胀冷缩会带来微米级误差。远离振动源，台面必须用0 级 / 00 级大理石平台，平台、测高仪底座、工件全部清理干净，去除铁屑、毛刺、油污，用无尘布 + 无水酒精擦拭。底座底面、大理石平台不能有磕碰、凹坑，一旦有坑直接带来系统误差。仪器检查移动滑架，升降全程顺畅，无卡顿、松动、异响；锁紧机构有效，锁紧后滑架不窜动。检查测头：球测头 / 硬质合金测头无崩口、磨损、磕碰；更换测头后必须重新置零、补偿测头常数。运输保护螺钉：有运输锁紧螺钉只需拧松，不要完全拧出。在大理石基准平台上进行置零校准；每次换工件、换测头、碰撞过后都要重新归零。二、测量操作要点（核心，决定精度）运动操作粗调手摇快速接近工件，临近工件立刻切换微调手轮，严禁快速手摇直接撞工件、撞平台，极易撞弯测杆、损坏光栅 / 刻度部件。必须垂直接触工件，禁止斜推、侧向压测头；侧向力会造成滑架倾斜、测杆变形，读数飘移，也会损坏测头。测量力控制手动微调，轻触工件，接触到位即可，禁止用力压手轮；用力过大底座会轻微翘起，直接产生几十微米误差；用力过小接触不实读数不稳。软质、薄壁工件减小接触力度，防止工件受压变形。测量方式测台阶高度：优先测两点差值，不要只依赖零点；单向 / 双向模式按仪器说明，单向模式禁止反方向触碰工件，会报错失真。读数视线垂直于显示屏 / 刻度，避免视差；等数值稳定后再记录，不要刚接触立刻读数。工件要放稳，不能晃动；细小零件建议用夹具固定，不能手持工件测量。禁止行为 ❌ 不能用来敲击工件、不能做划线工具硬刮工件（带划线器除外） ❌ 不要在测高仪底座上堆放工件、工具 ❌ 锁紧滑架时不要大力拧死锁紧旋钮，防止立柱变形三、测头相关红宝石 / 硬质合金测头严禁磕碰，掉地上基本报废；测槽、小孔用尖测头；平面用平面测头；圆弧面用球测头，选型不对直接带来系统误差。测头螺纹拧紧适度，不要蛮力拧。四、使用结束后把滑架降到较低位置，测头离开大理石面一点距离，不要压紧在平台上长期受力，释放弹簧 / 测杆应力。清洁立柱导轨、底座、测头，擦净切削液、油污；导轨少量上专用防锈油，油不要多，多会粘灰尘。关闭电源，盖上防尘罩；不要直接放地面。有气浮底座型号：移动时才开气浮，静止测量务必关闭气浮，保证底座完全贴实大理石平台。五、存放与周期校验存放：干燥常温，避免潮湿、腐蚀气体，不要暴晒；不要堆叠重物压仪器底座。摔落、撞击后严禁直接继续使用，必须送计量重新校准。周期校验：用标准量块定期点检；常规工况一年计量一次，频繁使用建议半年点检一次。不要自行拆开仪器内部光栅、传动机构，故障交由专业人员。六、常见故障现象与原因读数跳变不稳：平台 / 测头 / 工件有杂质；环境振动；测力不对；测头磨损松动。重复性差：底座未贴实大理石；侧向受力；锁紧机构松动。测量数值偏大偏小：忘记归零；更换测头未补偿；温差大；仪器受过撞击未校准。
